中山高频变压器绕线有哪些步骤

2020-12-18 750

　　高频变压器的两种根本绕法：次序绕法和三明治绕法。

　　次序绕法

　　（1）一般的单输出电源，变压器分为3个绕组，初级绕组Np，次级绕组Ns，辅佐电源绕组Nb，绕制的次序是：Np--Ns--Nb。

　　（2）此种绕法工艺简略，易于控制磁芯的各种参数，一致性较好，绕线成本低，适用于大批量的生产，但漏感稍大，而耦合电容小，EMI比较好故适用于对漏感不敏感的小功率场合，一般功率小于30~40W的电源中普遍实用这种绕法。

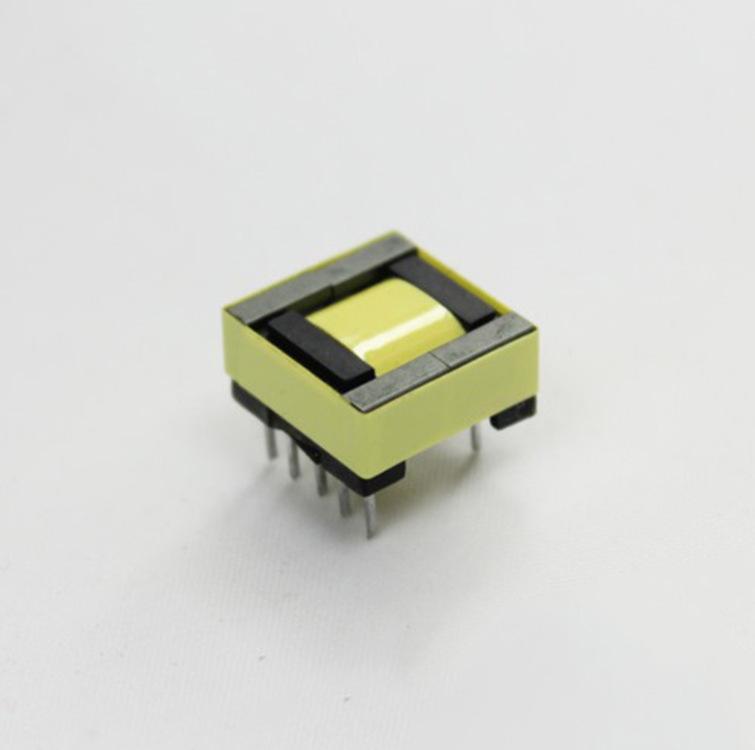

中山高频变压器定制

　　三明治又分为两种绕法：初级夹次级，次级夹初级。

　　（1）初级夹次级的绕法（也叫初级均匀绕法），此种绕法有量大，这样有利于初次级的耦合，削减漏感；还有利于绕线的平整度；供电绕组电压改变受次级的负载影响较小，安稳。缺点是由于初次级有两个接触面，绕组耦合电容比较大，所以EMI又比较伤心。

　　（2）次级夹初级的绕法（也叫次级均匀绕法），当输出是低压大电流时，一般采用此种绕法，能够有用降低铜损引起的温升和削减初级耦合至变压器磁芯高频干扰。
